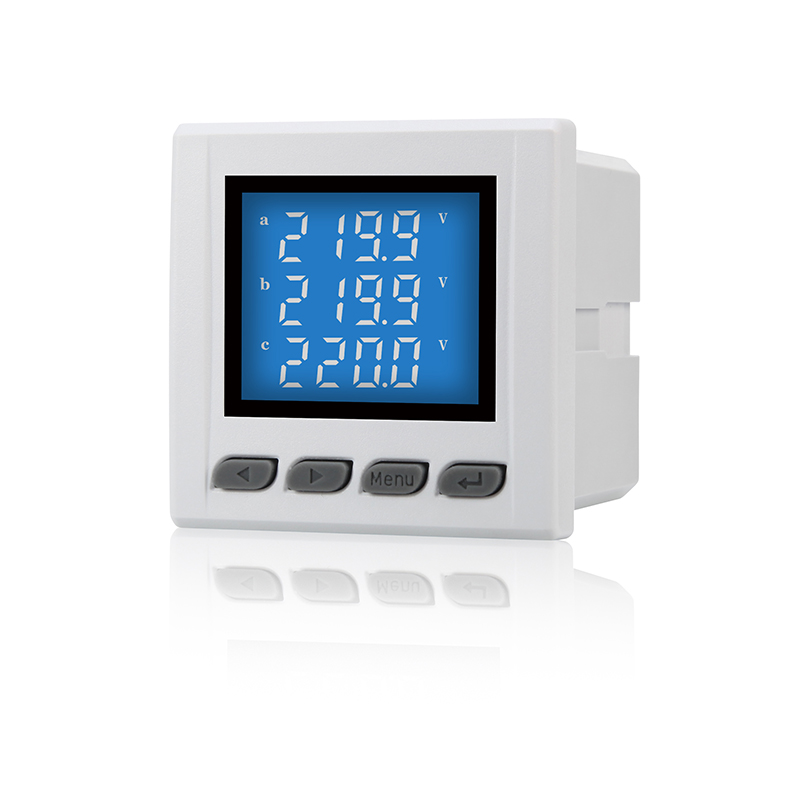

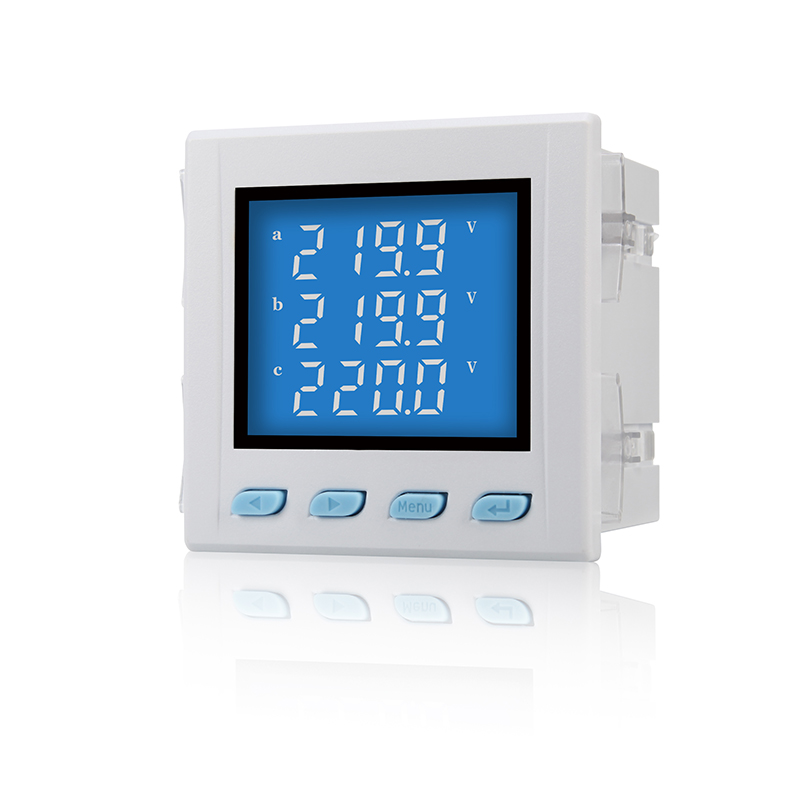

液晶多功能（白色）

• 咨询电话：18668751188
• 邮箱：1593895291@qq.com
•

概述

       多功能电力仪表能够高精度测量电网系统中所有常用的电量参数：电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

特点

测量：电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能

显示：LCD液晶显示，可视度高

通讯：RS485通讯，MODBUS-RTU协议

输出：2路电能脉冲输出（脉冲常数3200imp/kwh）

扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比

用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型

附加功能：开关量输入与输出

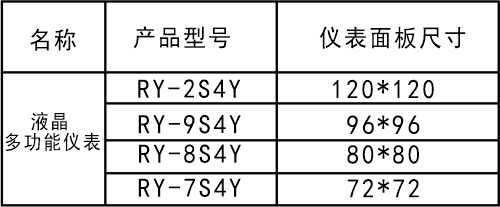

技术参数

外形及开孔尺寸图

实物接线图

              三相四线

      三相三线
